パイプハウスの建て方マニュアル

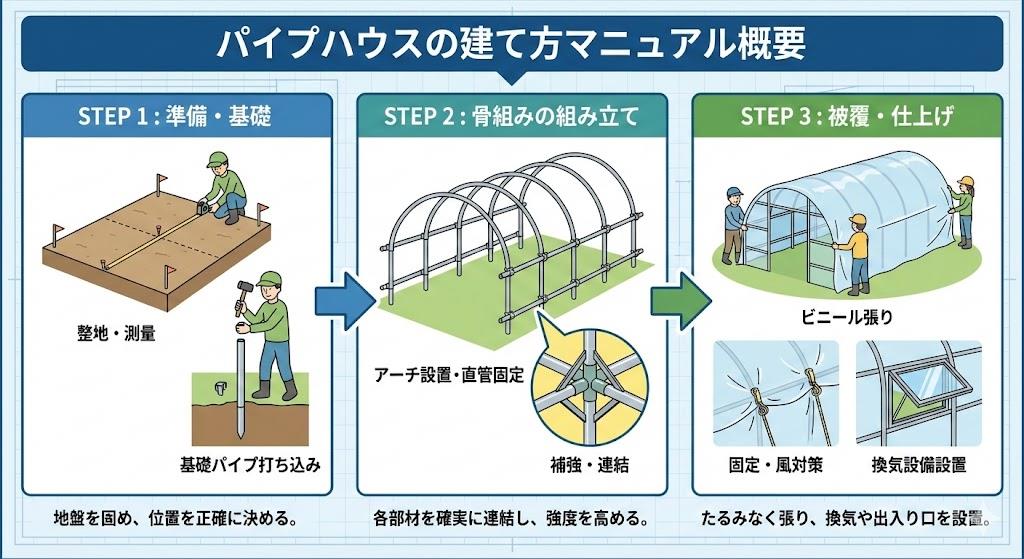

パイプハウスは、型式の部材表と施工図を基に、地取り・高さの基準出し、骨組みの連結、妻面と補強、点検、展張の順で組み立てます。3:4:5は角を作る作業、対角線は全体を確かめる作業です。埋込み深さや補強位置は製品ごとに異なるため、30～40cmという目安だけで施工を決めないでください。JA全農ひろしまの施工例・メーカーの設置例
最初に、購入した型式の部材表と施工図を並べ、間口・奥行き・アーチ間隔・埋込み深さ・金具・補強位置を確認します。一般的なアーチ型と家庭菜園用キットでは、部材の組み方も順序も同じではありません。

1. 設置位置、排水、地盤、周辺の風当たりを確認し、型式と補強計画を決める。
2. 部品を照合し、アーチや脚へ埋込み位置・直管取付け位置を印付けする。
3. 地取りで間口・奥行き・直角・対角線を確認し、高さの基準を設定する。
4. 施工図に従って脚またはアーチを立て、棟・肩・裾の直管や通しパイプで連結する。通り・垂直・高さを調整して本固定する。
5. 妻面、ドア枠、フィルム受材、指定の筋交い・タイバー・アンカーを施工する。
6. 欠品、未固定部、金具の適合、地際の状態、ドアの開閉を点検してから、風の弱い日に複数人で展張する。

JA全農ひろしまの施工例は、アーチを立ててから棟・肩・裾の直管を付ける構成です。一方、第一ビニールのダイムハウス設置例は、脚・ジョイント・妻面縦パイプを先に組む構成です。別のハウスの手順や金具をつぎはぎせず、同梱説明書の順序を基本にしてください。

基礎の地取りと水平出しの正確な作業手順

パイプハウス建設において、最も地味でありながら、最終的な仕上がりと強度を決定づけるのが基礎工事と「地取り（じどり）」です。この工程で数センチのズレが生じると、屋根のビニールがきれいに張れず、風によるバタつきの原因となり、フィルムの寿命を著しく縮めます。

参考）https://www.zennoh.or.jp/gm/einou/pdf/agriculture_01.pdf
​

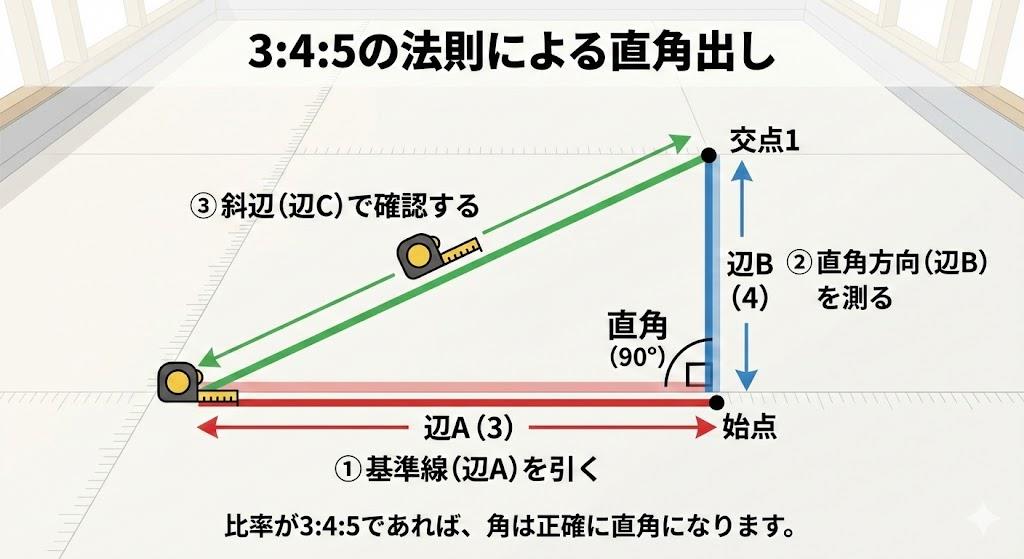

3:4:5の法則による直角出し

3:4:5は1つの角を直角に作る方法、対角線の照合は四隅を配置した後に全体のゆがみを確認する方法です。別の点検なので、どちらか一方で済ませません。

1. 起点Aから基準線上に4mの点Bを置く。
2. Aから3m、Bから5mとなる点Cを探す。巻尺を張ってACが3m、ABが4m、BCが5mになれば、Aの角が直角です。
3. この方向を使って設計どおりの間口・奥行きで四隅を配置する。
4. 四辺の寸法を再測定してから、対角線2本を同じ測り方で比較する。一致しなければ杭位置を修正し、四辺と対角線をもう一度確認する。

対角線が同じ長さというだけでは、設計どおりの長方形とは限りません。たとえば二等辺台形も対角線が等しくなるため、間口・奥行き・向かい合う辺の寸法確認と組み合わせます。傾斜地では巻尺を地表に沿わせた距離と平面上の寸法を混同せず、水平な測定基準を設けて地取りします。3:4:5の具体例はJA全農ひろしまの建て方マニュアルに掲載されています。

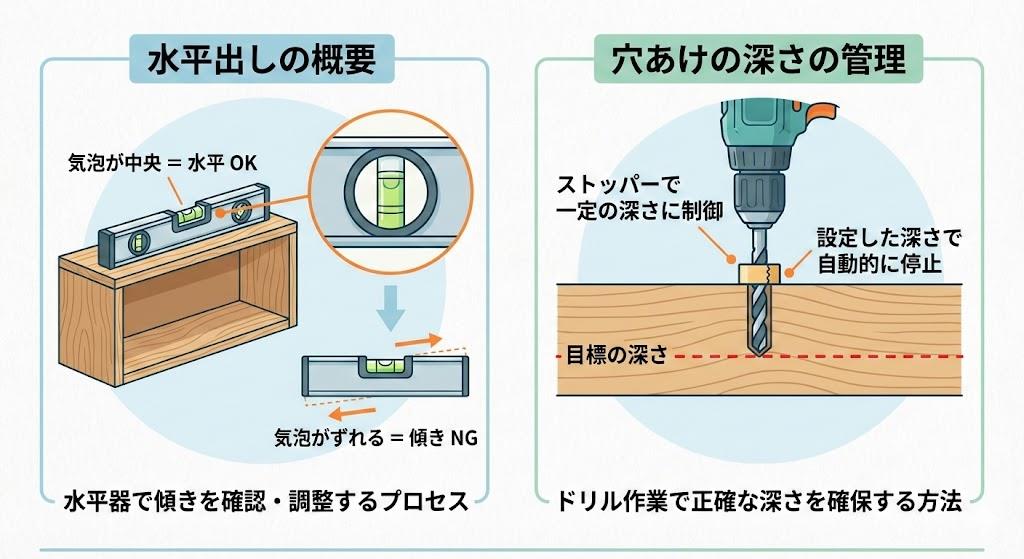

水平出しと穴あけの深さ

水平出しでは、『地面から同じ長さを出す』ことと、『部材の基準位置を同じ標高へそろえる』ことを区別します。水平に建てる計画なら、レベルや水盛りで共通の高さを作り、アーチの印や肩・フィルム受材の計画位置をその基準に合わせます。JA全農ひろしまの施工例も、埋込み位置とは別に水平確認用の印を付け、フィルム受材は仮止め後に水平調整する方法です。
実際に五段農園は、下端から85cmの印と埋設35cmを基に地上約50cmの水位を基準にし、水糸と印を合わせて高さを調整しています。細い着色チューブでは水位が安定しにくく見づらかったという記録もあり、基準を作る道具の視認性まで準備段階で確認する必要が分かります。五段農園の水平調整記録は個別例で、埋設35cmを共通仕様にするものではありません。
傾斜がある土地では、同じ形のアーチの高さをそろえると、地表からの埋込み深さが場所によって変わります。高さを合わせるために低い側を浅く差すだけでは、必要な根入れを失います。施工前に各位置の地盤高を測り、必要な埋込みを確保できない箇所は、整地や対応する脚・基礎の仕様をメーカーと決めます。地形に沿わせる専用の施工計画がある場合も、この記事だけを根拠に全部材を水平へ変更しないでください。
深さの実例も一律ではありません。JA全農ひろしまの掲載仕様は30cm、ダイムハウスのドア付き設置例は脚40cmで、公称高さ2.1mも40cm埋込み時の寸法です。『30cm以上ならどれでも安全』とはいえません。型式の指定深さを守ったうえで、盛土直後や排水の悪い地盤では、浮上りを抑えるアンカー等も別に検討します。千葉県は、こうした緩い地盤では基礎が抜けやすいとしています。基礎引抜けと補強の説明を参照してください。

関連用語・資料：https://www.maff.go.jp/j/seisan/ryutu/engei/sisetsu/attach/pdf/saigaitaisaku-16.pdf ／ 参考リンク：JA全農 パイプハウス建て方作業手順（基礎から完成までの図解入りPDF）

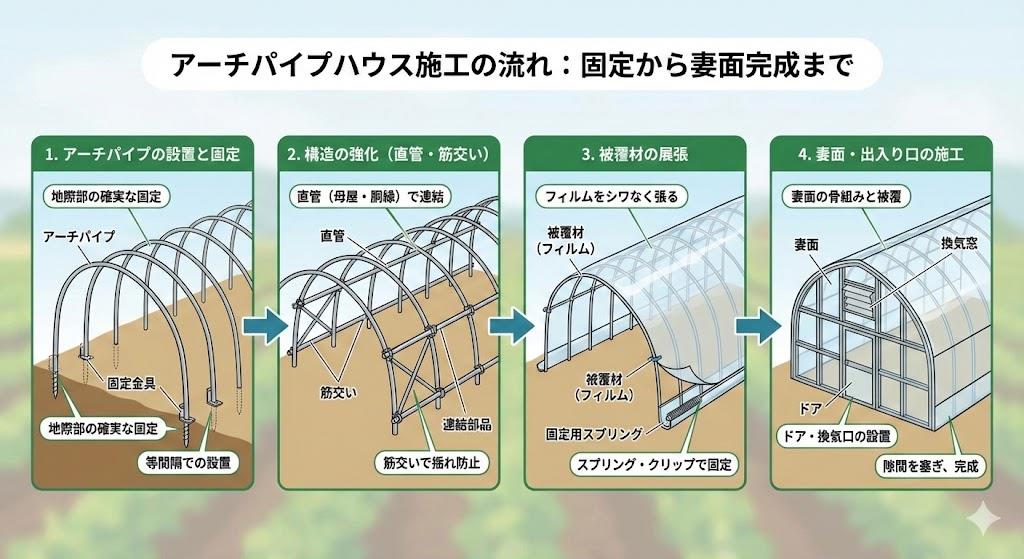

アーチパイプの固定から妻面施工までの要点

基礎穴の準備ができたら、いよいよ骨組みの組み立てに入ります。アーチパイプを立て、直管（直管パイプ）で連結していく工程です。この段階でのビス打ちや部品の締め付けトルクが、ハウスの全体強度を左右します。

参考）howto情報｜ビニールハウスの組み立て方｜ホームセンター
​

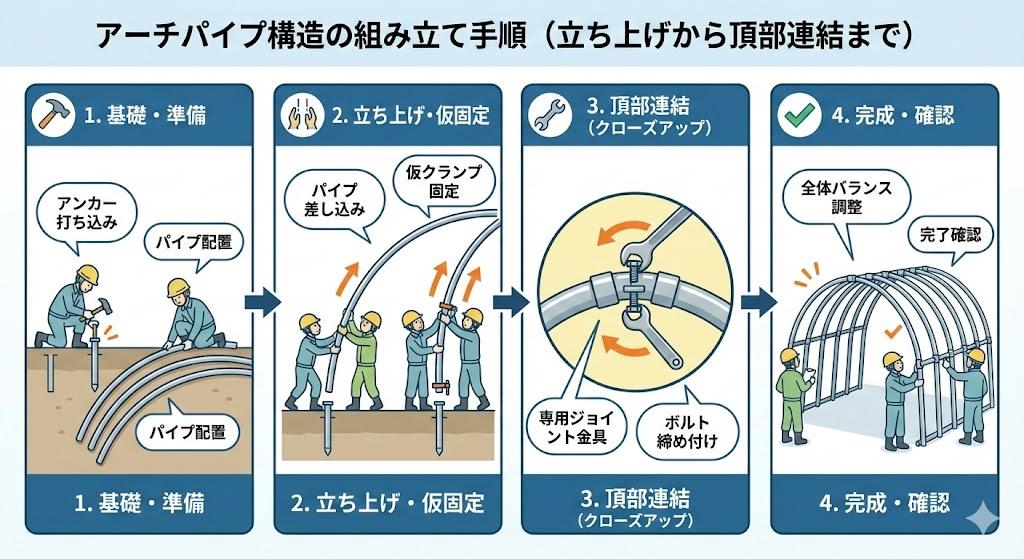

アーチパイプの立ち上げと頂部連結

あらかじめ地面に並べておいたアーチパイプを、左右から同時に穴に差し込みます。頂上部分（棟）でジョイント金具を使って連結しますが、ここで「内ジョイント」か「外ジョイント」かによって施工性が変わります。現在は抜けにくい外ジョイントを使う構成もありますです。

パイプを差し込んだら、まだ土は埋め戻さず、仮置きの状態にしておきます。全てのアーチが立ち上がった後、通り（ライン）が一直線になっているかを確認し、修正してから土を固めます。
​

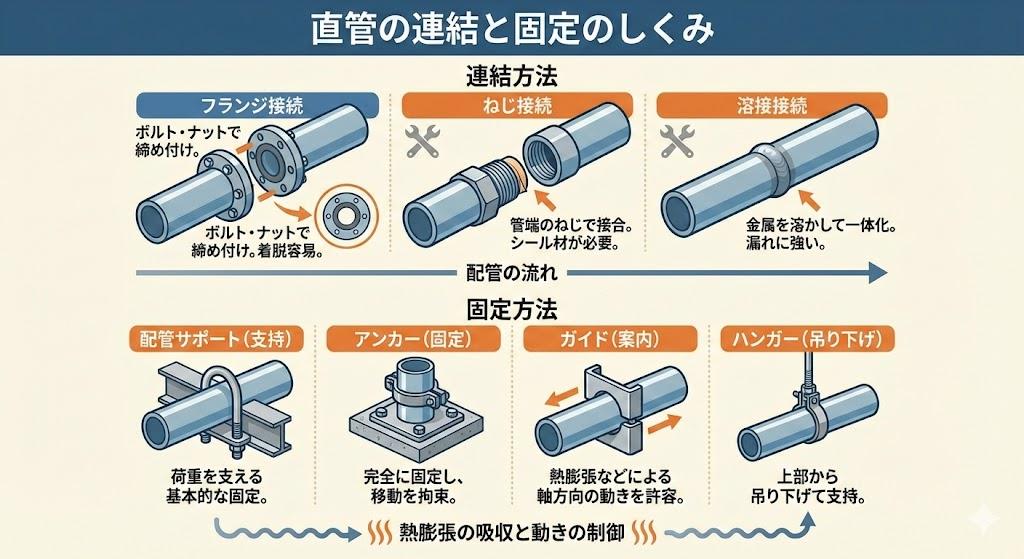

直管による連結と固定

アーチパイプが並んだら、ハウスの奥行き方向に直管を通して連結します。

1. 峰（棟）パイプ: 天井の一番高い位置に通すパイプ。これを最初に取り付けることで、アーチの間隔（通常45cm〜50cmピッチ）が決まります。

2. 肩パイプ: ビニールの張り出し位置となる重要なラインです。

3. 腰パイプ: 側面の強度を保つために通します。


固定には「カチックス」や「ユニバーサルバンド」などのクサビ式金具やボルト式金具を使用します。クサビ式はハンマーで叩き込むだけで強固に固定でき、施工スピードが格段に上がりますが、叩き込み不足だと緩みの原因になります。「カチッ」と音がするまで、または手ごたえが変わるまで確実に打ち込んでください。

参考）STEP2｜香川県
​

妻面（つまめん）の施工難易度

ハウスの両端、出入り口がある面を妻面と呼びます。ここはアーチ形状ではなく、垂直の柱を立てる必要があり、加工や現物合わせの作業が多く発生するため、初心者にとって最大の難関です。

ドア枠の寸法を正確に測り、現場合わせでパイプを切断・加工する必要があります。ディスクグラインダー（サンダー）を用意し、バリ取りまで行うことで、被覆材を傷つけるリスクを減らせます。妻面の柱（妻柱）は風圧をまともに受ける場所なので、基礎部分にブロックを埋め込むなどして沈下を防ぐ工夫も必要です。

参考）https://www.hro.or.jp/upload/13978/manualtankanph.pdf
​

展張作業を円滑にする部品の名称と選び方

骨組みが完成したら、被覆材（ビニールやPOフィルム）を張る展張作業に移ります。ここでは専用の部品の名称と役割を正しく理解し、適切に使い分けることが、シワのない美しい張りの秘訣です。

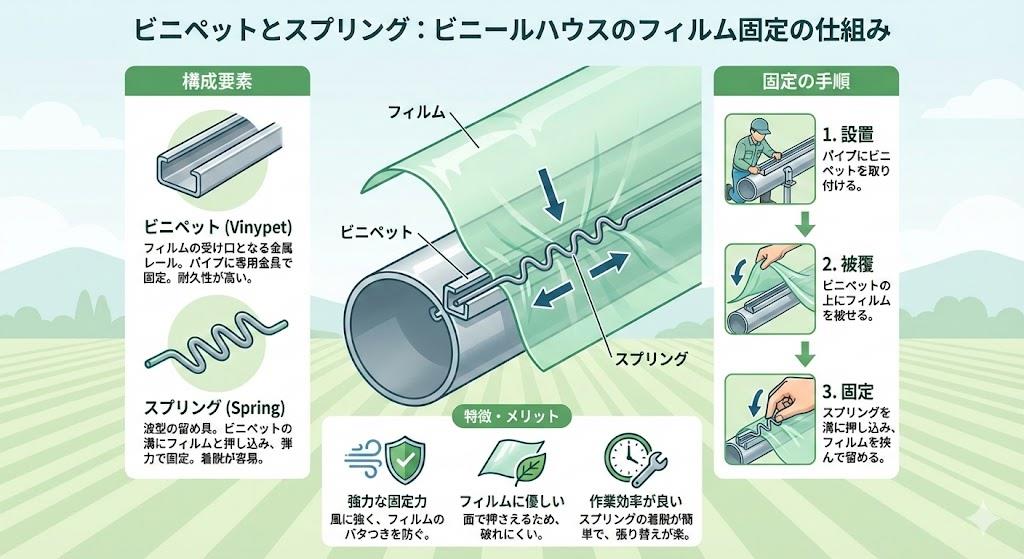

ビニペットとスプリング

現代のパイプハウスでは、パイプに直接パッカーでビニールを留める方法に加え、「ビニペット（受材）」というレール状の部材をパイプに固定し、そこに「スプリング（留め材）」でビニールを波状に押し込んで固定する方法が一般的です。

• ビニペット: 亜鉛メッキされた鋼板製で、錆に強いものが推奨されます。

• スプリング: 樹脂被覆されたものが一般的で、ビニールを傷つけずに強力に固定します。


スプリングを入れる際は、無理に押し込まず、スプリング自体を回転させながら（ねじりながら）レールに送り込むのがコツです。これを怠ると、スプリングの被覆が剥げたり、レールが変形したりして、保持力が低下します。

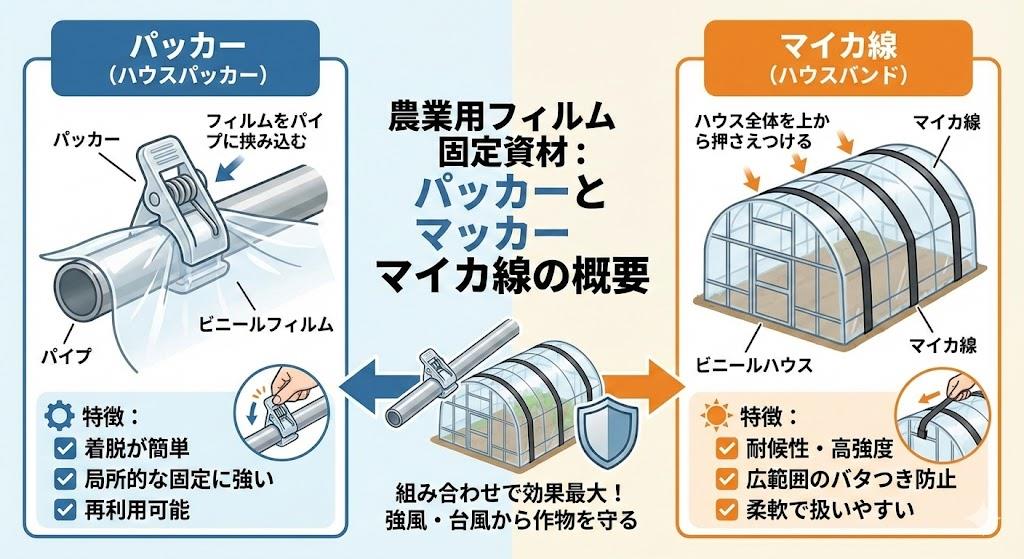

パッカーとマイカ線

• パッカー: パイプを挟み込むクリップのような部品です。裾部分や仮止めに使用します。紫外線劣化しやすいため、数年ごとの交換が前提の消耗品と考えてください。

• マイカ線（ハウスバンド）: 屋根のビニールが風でバタつくのを抑えるために、ハウスの上から押さえつける黒い帯状の線です。これを強く締めすぎるとアーチパイプが変形し、緩すぎると風で擦れてビニールに穴が開きます。「ピンと張って指で弾くと音がする程度」の張力が目安です。
  参考）パイプハウス基本セットの建て方｜通販で買うビニールハウス・パ…
  ​


参考リンク：コメリ ビニールハウスの組み立て方（部品写真と工程の詳細解説）

施工条件に合わせた補強と台風前の対応

台風前の判断は、『被覆を残して閉鎖・補強する』か『早めに被覆を撤去して骨組みへの風荷重を減らす』かを、栽培状況と施設の状態から選ぶことです。すべてのハウス共通の撤去風速は、この資料からは決められません。

1. 作付けが終わっているか確認する。福岡県は、栽培終了ハウスと陽熱消毒中ハウスは被覆フィルムを剥ぐよう案内しています。地表のフィルムも飛散しないよう固定します。
2. 栽培中なら、型式の耐風条件、地際の腐食、接合部、アンカー、地盤の緩み、予報される風を照合する。強度が劣る場合は補強し、風速によって被覆撤去も想定するというのが同県の案内です。
3. 撤去するなら、風が強まる前に完了できる人員・時間・収納先を確保する。間に合わない状態で無理に着手しない。
4. 被覆を残す場合は、破れや隙間、扉、換気部、バンド、留め金具を確認し、風の吹込み口を残さない。被覆を半端にめくって風を逃がす方法と、計画的な撤去を混同しない。

千葉県の被災例では、扉や側面・被覆の一部が破損して風が入ると、内側からアーチが跳ね上がるような損傷が見られています。被覆を残すなら『閉じられる状態か』まで点検する理由はここにあります。風の侵入による被害例・福岡県の台風前対策
被覆を切断除去する可能性がある場合は、園芸施設共済の扱いを平時に契約先へ相談します。農林水産省も事前連絡の必要性を案内しています。人の安全を優先し、強風・大雨の最中に撤去や見回りをしないでください。通過後、安全を確認してから地際、アンカー、接続部、被覆の損傷と緩みを点検します。農林水産省の点検項目と切断除去の注意

筋交い・タイバー・アンカーの役割を分ける

筋交い、タイバー、アンカーは、同じ『補強』でも役割が異なり、相互に代用できません。

• 筋交い：骨組みを斜めにつなぎ、妻面から奥行き方向へ倒れるなどの変形を抑えます。端部と固定点まで施工図どおりにつながって初めて、力を受け渡せます。
• タイバー：同じアーチの左右を結び、横からの風圧等によるアーチの変形を抑えます。妻面からの将棋倒しを止める筋交いとは受け持つ変形が異なります。
• アンカー：骨組みやバンドを地盤へつなぎ、浮上りや基礎の引抜けに対処します。アーチの肩が押しつぶされる問題を、アンカーだけで解消することはできません。

千葉県は2019年の台風被害から、風上の肩の押潰れ、開口部から入った風による吹上げ、妻面からの将棋倒しなどを整理しています。被災の仕方を分けてから、どの補強が不足しているかを点検するのが実用的です。千葉県の被災パターンと補強例
指定の補強材が不足したまま被覆すると、未完成の骨組みで風を受けることになります。『四隅に何か斜材を付けたから完了』ではなく、部材表の本数、固定点、端部処理まで照合してから展張してください。

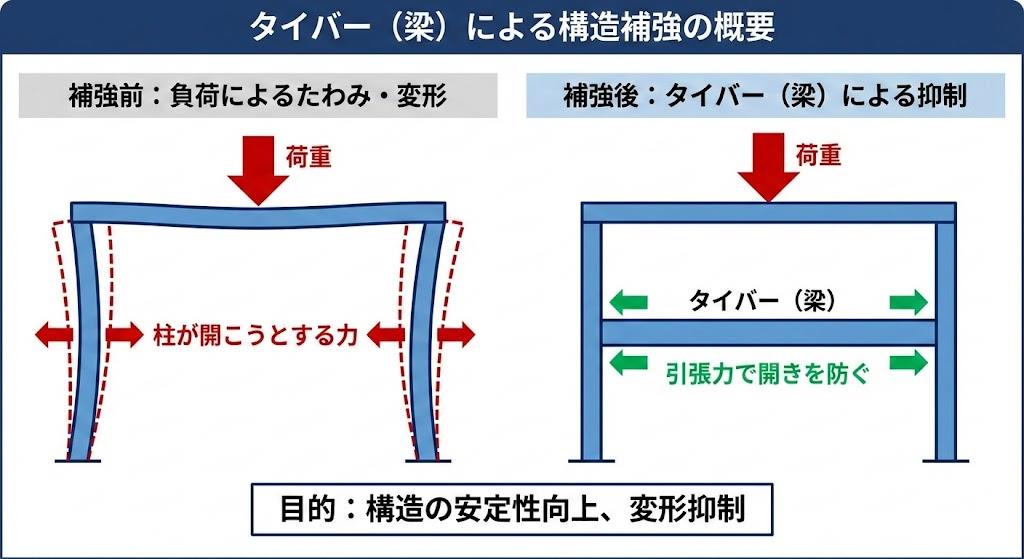

タイバー（梁）による補強

タイバーの取付け高さ・パイプ径・間隔・金具は、ハウスの形状と補強設計に合わせます。一律に地上2m、直径25mm以上にすればよいとは決められません。
千葉県の強風対策資料には、タイバーをアーチ4本ごとに1か所取り付けた例で、未補強に対する限界風速が約1.23倍、X型補強の例で約1.37倍という比較があります。これは掲載された補強例の限界風速の比較で、任意のハウスの耐風速を計算する係数でも、耐雪強度の上昇率でもありません。千葉県のタイバー・X型補強例の条件と区別して使います。
補強を途中まで付ける場合は、『計画的に重要箇所を補強すること』と『必要な部材を付け残すこと』を分けます。同県は風当たりや被害事例に応じた局所補強も紹介しており、全長へ同じ密度で入れることだけが正解ではありません。ただし、手前半分だけ施工して残りを未補強にした状態を、全体へ所定間隔で設置した例と同じ強度には扱えません。未補強のアーチや妻面には、そこで受け持つべき対策が残ります。
連続する補強管や筋交いを途中で終える場合も、端部がどこへ固定されるか、次の部材へ力を伝えられるかを施工図で確認します。単に長いパイプを足すのではなく、補強範囲、端部、接続金具まで含めて完成を判定してください。

関連用語・資料：台風シーズンに備えるビニールハウス補強・修繕チェックリスト

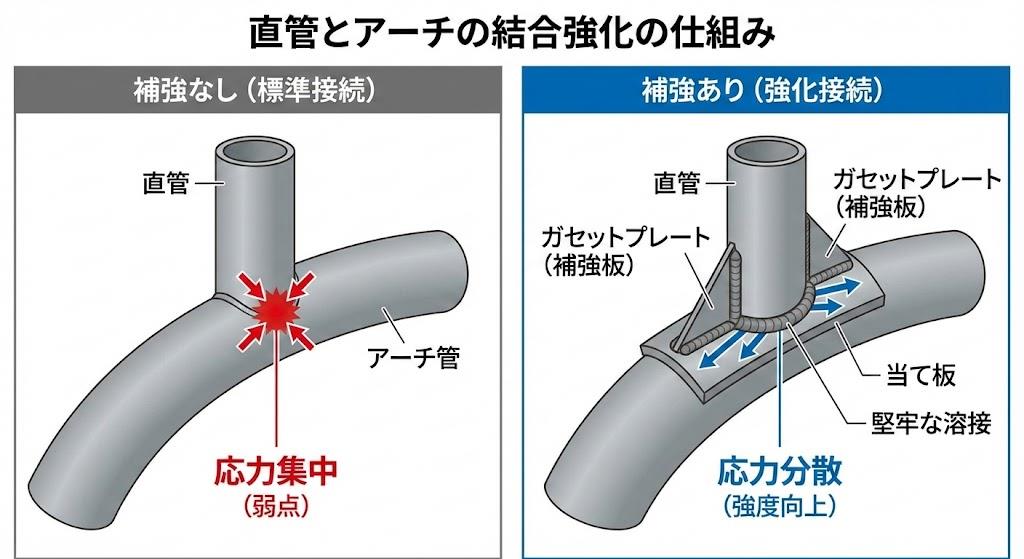

直管とアーチの結合強化

直管とアーチの交点は、パイプ径と交差位置に適合する金具で固定します。JA全農ひろしまの施工例も、棟にトップクロス、側面にパイプクロス等を使い分けています。『音がしたから締まった』『どの交点も貫通ビスで留めれば強い』ではなく、金具の指定された取付け方を確認してください。施工例の部材と固定位置
展張前には、アーチ間隔、棟と肩の通り、妻面の垂直、ドアの開閉、ジョイントの差込み、金具の締付け、補強端部、アンカーとの接続を一巡して点検します。メーカー指定のない穴あけやビス追加を共通の補強方法にはせず、追加固定が必要なら、対象のパイプ・金具で認められる方法を確認してから施工します。

自作で陥る失敗例とプロが実践するリカバリー

マニュアル通りに作ったつもりでも、現場では予期せぬトラブルが発生します。ここでは、初心者が自作で陥りやすい失敗例と、それを回避・リカバリーするためのプロの視点を紹介します。

参考）屋上にビニールハウスを設置したい。しかも、安く。と、試行錯誤…
​

「一人作業」の限界と専用工具の活用

パイプハウスの建設、特に長い直管の取り付けや、高い位置での展張作業は、本来一人で行うものではありません。長いパイプを持ち上げた瞬間にバランスを崩し、パイプが折れ曲がってしまう失敗が多発しています。

どうしても一人で施工する場合は、「バイスプライヤー」などの固定工具を多用し、仮止めをこまめに行う必要があります。特に筋交いを入れる際、反発力のあるパイプを曲げながら固定するには、万力のようにロックできるプライヤーがないと、弾け飛んだパイプで怪我をする危険があります。

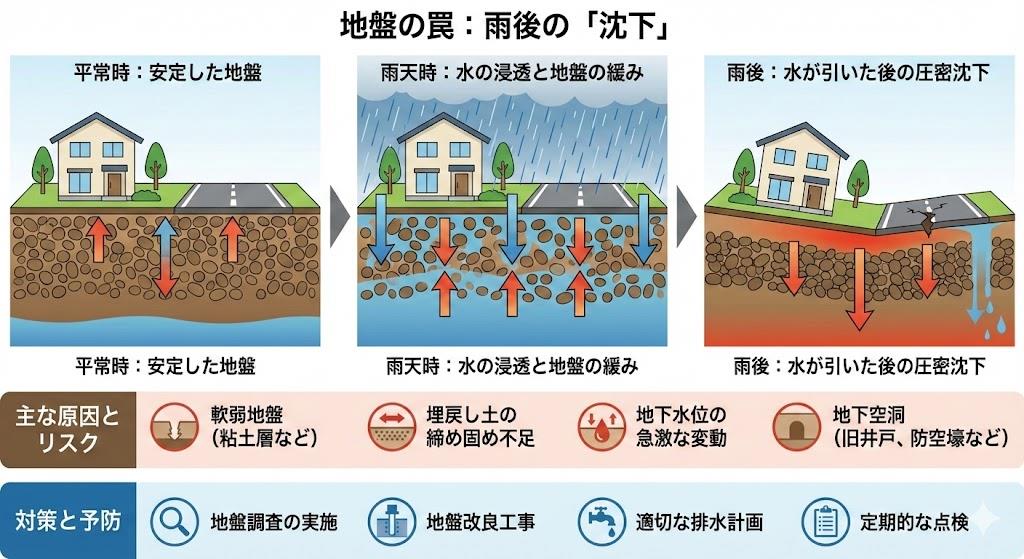

地盤の罠：雨後の「沈下」

晴天時に施工して完璧に見えたハウスが、大雨の後に歪んでしまうことがあります。これは、基礎穴の埋め戻しが不十分で、雨水が浸透して地盤が緩み、パイプが沈下したためです。

プロは、埋め戻す際に水を撒きながら土を棒で突き固める「水締め」を行ったり、基礎パイプの足元に平らな石やブロック片を敷いて沈下防止措置（根枷）を施したりします。特に粘土質の畑では、乾燥時はカチカチでも濡れるとドロドロになるため、この沈下対策がハウスの寿命を決めます。
​

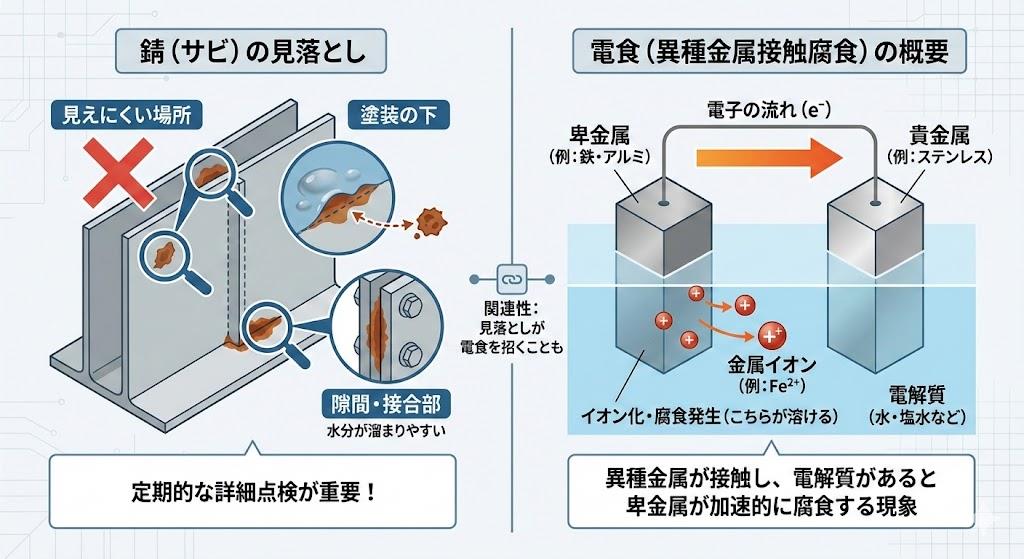

錆（サビ）の見落としと電食

パイプの腐食は、地面と接する「地際」から始まります。ここに水が溜まりやすいためです。自作の場合、ホームセンターで購入した安価なパイプを使用することもありますが、亜鉛メッキの厚みが薄いと数年で腐食し、強風で足元から折れます。

また、ステンレス製の金具と鉄製のパイプを直接接触させると「電食（異種金属接触腐食）」が発生し、急速に錆が進行します。異なる金属を使う場合は、間にゴムシートやビニールテープを挟んで絶縁するのが、長く使えるハウスを建てる隠れたコツです。
