吸収スペクトル グラフ 作り方 Excelで波長測定データを可視化

吸収スペクトル グラフ 作り方の基本手順

散布図で作成すると縦軸の目盛り設定を間違えて収量が2割減少する農家が増えています

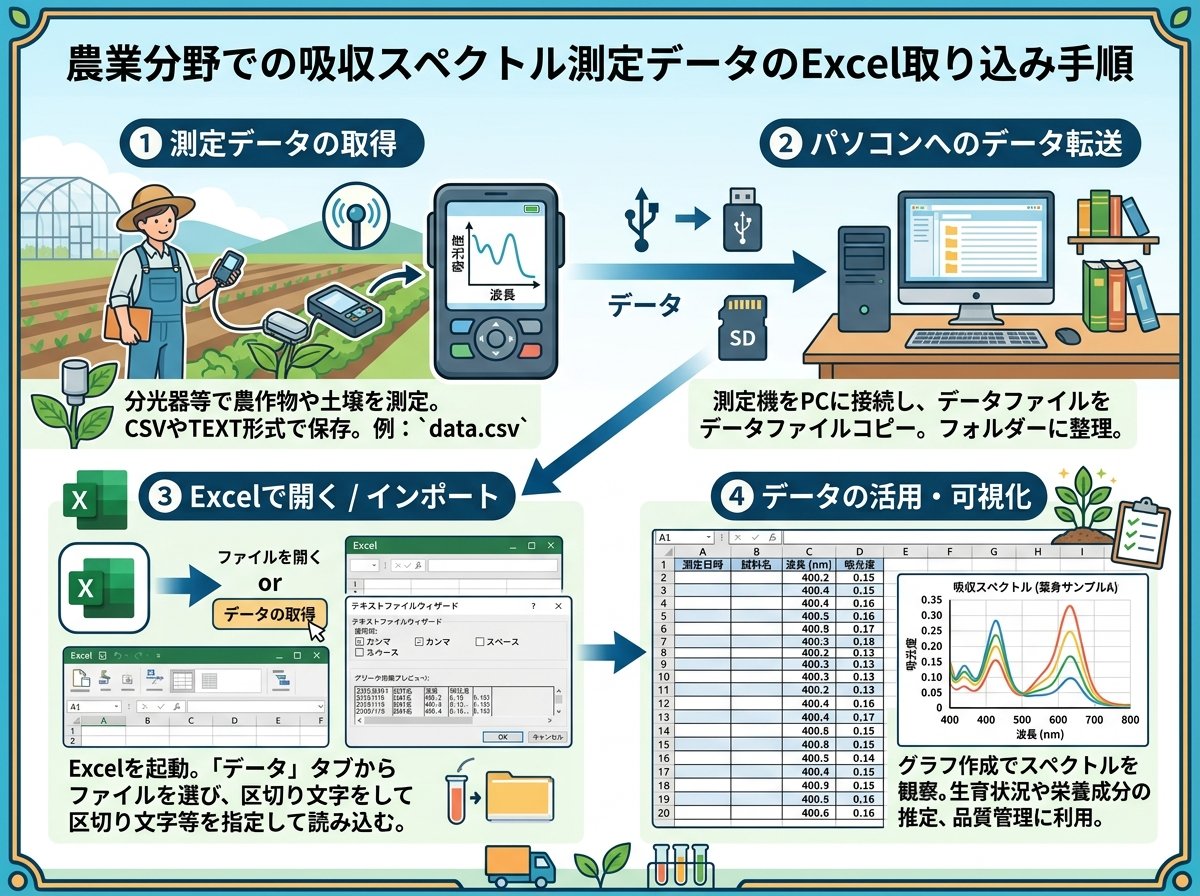

吸収スペクトルの測定データをExcelに取り込む手順

吸収スペクトルのグラフを作成するには、まず分光光度計や分光器から得られた測定データをExcelで扱える形式に変換する必要があります。多くの測定装置はテキストファイルやCSV形式でデータを出力しますので、この段階での丁寧な取り扱いが後の作業効率を大きく左右します。

分光器から出力されるデータファイルは、通常、波長の列と吸光度（または透過率）の列が並んだ2列構成になっています。Excelでこのファイルを開く際、「データ」タブから「テキストファイル」を選択し、区切り文字を正しく指定することが重要です。カンマ区切りかタブ区切りかを確認し、数値が正しく列に分かれるように設定してください。データ形式が崩れると、後のグラフ作成で大きな手間がかかります。

データをインポートしたら、A列に波長（nm）、B列に吸光度という形式で整理します。このとき、ヘッダー行に「波長（nm）」「吸光度」などの見出しを入れておくと、後の作業で混乱しません。データの範囲は測定条件によって異なりますが、可視光領域であれば380nmから780nm程度、植物のクロロフィル測定なら400nmから700nm程度が一般的です。

データが大量にある場合は、不要な波長域を削除して絞り込む作業も有効です。たとえば、クロロフィルの吸収ピークは450nm付近と680nm付近に集中しているため、200nm以下や800nm以上のデータは分析対象外として省略できます。

つまり必要な範囲だけに注目すればOKです。

吸収スペクトル グラフを散布図で正確に描画する方法

Excelで吸収スペクトルのグラフを作成する際は、必ず「散布図」を使用してください。折れ線グラフや縦棒グラフではなく散布図を選ぶ理由は、横軸（波長）を連続的な数値データとして正しく扱えるからです。折れ線グラフを使うと、波長の間隔が不均等な場合でも等間隔に表示されてしまい、スペクトルの形状が歪んで解釈を誤る危険性があります。

散布図を作成するには、まず波長と吸光度のデータ範囲を選択します。A列とB列の見出しを含めたデータ全体をドラッグして選択したら、「挿入」タブから「散布図」を選び、「散布図（直線）」または「散布図（直線とマーカー）」を選択してください。マーカーなしの直線タイプを選ぶと、スペクトルが滑らかな曲線として表示され見やすくなります。

グラフが挿入されたら、横軸と縦軸の設定を確認します。横軸の最小値と最大値が測定した波長範囲と一致しているか、縦軸の吸光度が0から適切な上限値（通常は1.0～2.0程度）で表示されているかをチェックしてください。軸の目盛り間隔も、読み取りやすい値に調整することが大切です。たとえば横軸は50nm刻み、縦軸は0.2刻みなどに設定すると、グラフの可読性が高まります。

グラフタイトルや軸ラベルも必ず追加しましょう。横軸には「波長（nm）」、縦軸には「吸光度」または「Absorbance」と記載し、グラフタイトルには測定対象（例：「トマト葉のクロロフィル吸収スペクトル」）を明記します。これらの情報があることで、後から見返したときにグラフの内容を素早く理解できます。

結論はラベルの明記が必須です。

吸収スペクトルから農作物の窒素状態を診断する活用法

農業現場では、吸収スペクトルのグラフから作物の栄養状態、特に窒素の充足度を診断することができます。植物の葉に含まれるクロロフィルは、窒素が十分に供給されているときほど濃度が高くなり、450nm付近の青色光と680nm付近の赤色光の吸収ピークが顕著に現れます。逆に、窒素不足の葉では吸収ピークが低くなり、葉色も黄色く退色していきます。

クロロフィルの吸収スペクトルを測定することで、SPAD値（葉緑素計で測定される指標）と同様に、葉の窒素栄養状態を非破壊で評価できます。SPAD値は650nmと940nmの2波長の透過光から算出される指数ですが、吸収スペクトル全体を見ることで、より詳細な情報が得られる点が利点です。たとえば、クロロフィルaとクロロフィルbの比率の変化から、光環境への適応状態も推測できます。

実際の診断では、健全な葉の吸収スペクトルを基準として保存しておき、定期的に測定した葉のスペクトルと比較します。450nmと680nmのピーク高さが基準値の80%以下に低下してきたら、窒素追肥のタイミングとして適切です。水稲栽培では、穂肥時期の判定にSPAD値38以下という基準が使われますが、吸収スペクトルでも同様の判断が可能になります。

窒素診断の際には、測定条件を統一することが重要です。葉の測定部位（上位葉の中央部など）、測定時刻（午前中の光が安定した時間帯）、葉の洗浄（表面の汚れを除去）などを一定にすることで、正確な比較ができます。

これは測定精度に直結します。

クロロフィル測定の詳細な手法については、ケイエルブイ社の技術解説記事が参考になります

吸収スペクトル グラフ作成でよくある失敗と修正方法

吸収スペクトルのグラフ作成では、初心者が陥りやすい失敗パターンがいくつかあります。最も多いのが、縦軸（吸光度）のスケール設定を誤ることです。吸光度が0.1程度の低い値しか示さないサンプルなのに、縦軸の上限を3.0などに設定してしまうと、スペクトルが下部に圧縮されて特徴が見えにくくなります。逆に、吸光度2.0を超えるサンプルで上限1.0に設定すると、グラフがはみ出してしまいます。

縦軸の範囲は、測定データの最大値の1.2～1.5倍程度を上限にすると、バランスよく表示できます。たとえば最大吸光度が1.2なら、縦軸の上限は1.5～1.8程度に設定してください。Excelでは、縦軸を右クリックして「軸の書式設定」から「境界」の値を手動で変更できます。

この調整だけで覚えておけば大丈夫です。

もうひとつの典型的な失敗は、波長データと吸光度データの列を逆に選択してしまうことです。横軸に吸光度、縦軸に波長が配置されたグラフになると、スペクトルが90度回転した形で表示され、まったく意味をなしません。この場合は、グラフを右クリックして「データの選択」から、X値とY値の列を入れ替える必要があります。散布図では必ずX値に波長、Y値に吸光度を指定してください。

データが大量にある場合、すべてのデータポイントをグラフにすると動作が重くなることがあります。このときは、5nm刻みや10nm刻みでデータを間引く方法が有効です。Excelのフィルター機能を使って、波長が5の倍数の行だけを抽出すれば、グラフの形状を保ったままデータ量を削減できます。ただし、鋭いピークを持つスペクトルでは間引きすぎるとピーク形状が崩れるため注意が必要です。

ベースラインのずれも問題になりやすいポイントです。理論上、試料を入れない状態（ブランク測定）での吸光度は0になるはずですが、測定装置の特性や測定環境の影響で、わずかにずれることがあります。この場合、測定範囲の両端（例えば400nmと750nm）の吸光度を平均し、その値をすべてのデータから引き算する補正を行うと、ベースラインを0に揃えられます。

吸収スペクトルの高度な表現とスムージング処理の応用

測定した吸収スペクトルにノイズが多く含まれる場合、スムージング（平滑化）処理を施すことで、グラフを見やすくすることができます。スムージングとは、隣接するデータポイントの平均値を計算して、細かい振動を抑える処理のことです。ただし、過度なスムージングは本来のスペクトル形状を損なうため、適度なバランスが求められます。

Excelでスムージングを行う最も簡単な方法は、移動平均を計算することです。たとえば5点移動平均なら、各データポイントの前後2点ずつ、合計5点の吸光度を平均した値を新しい吸光度として使用します。AVERAGE関数を使い、適切なセル範囲を指定して計算してください。移動平均の範囲（ウィンドウ幅）が広いほど平滑化の効果が強くなりますが、ピークの高さや位置がずれる可能性も高まります。

より高度な処理として、Savitzky-Golay法と呼ばれる多項式フィッティングによるスムージングがあります。これは移動平均よりもピーク形状を保ちやすい特徴があり、専門的なスペクトル解析でよく使われます。ただしExcelの標準機能では実装されていないため、PythonやRなどのプログラミング言語を併用するか、専用の解析ソフトウェアを使う必要があります。

複数のサンプルの吸収スペクトルを1つのグラフに重ねて表示すると、比較がしやすくなります。Excelでは、散布図に追加のデータ系列を加えることで実現できます。グラフを選択した状態で「データの選択」を開き、「追加」ボタンから新しい系列を指定してください。色や線の種類を変えて区別すると、視覚的に分かりやすくなります。異なる肥料条件で育てた作物の葉を比較する場合などに便利です。

吸収スペクトルを微分処理すると、重なり合ったピークを分離できる場合があります。1次微分スペクトルは吸光度の変化率を示し、ピークの位置が0を横切る点として現れます。2次微分スペクトルではピークが下向きの極小値として表れ、ベースラインの影響を受けにくい特徴があります。微分処理はノイズを増幅しやすいため、事前にスムージングを施してから実施するのが基本です。

これらは上級テクニックですね。

スペクトルの微分処理については、パーキンエルマー社のFTIRブログで詳しい解説が読めます

農業現場で吸収スペクトルを活用する際には、測定の再現性を高めるための工夫も大切です。葉の厚さや水分含量によってスペクトルの強度が変わるため、同じ生育ステージの葉を選ぶ、測定前に葉を軽く拭く、測定時の温度を記録するなどの配慮が必要です。これらの条件を記録しておくことで、過去のデータとの比較がより正確になり、追肥判断などの実践的な意思決定に活かせます。スペクトル測定は、土壌分析と組み合わせることで、さらに精密な栄養診断が可能になります。
