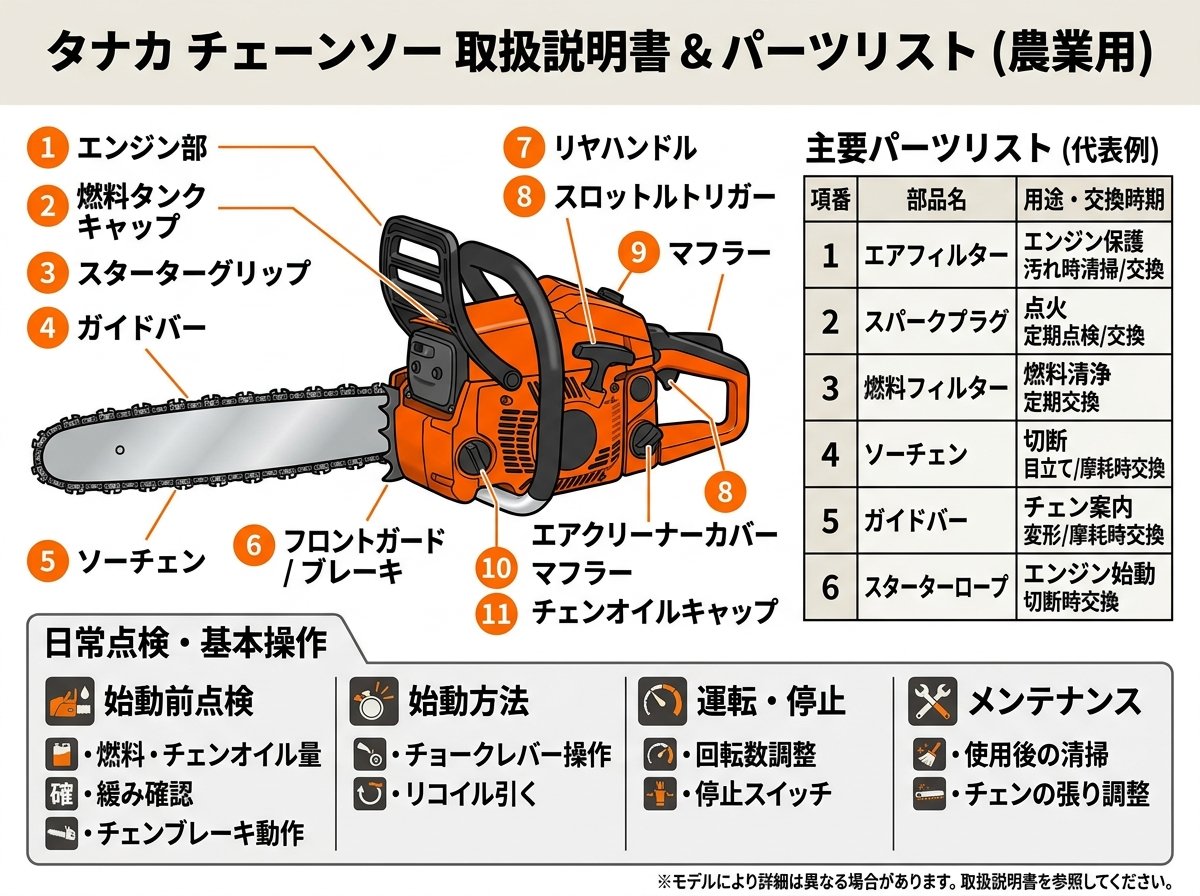

タナカチェーンソー パーツリスト 取扱説明書 修理 部品

タナカチェーンソー パーツリスト

タナカチェーンソー パーツリスト 取扱説明書

タナカチェーンソーの「パーツリスト」を探すとき、最初に理解しておきたいのは、検索で見つかる“部品表そのもの”が機種によっては公開されていない一方で、取扱説明書が実質的にパーツリスト代わりになる場面が多い、という点です。特に一般的な整備（チェン刃の交換、張り調整、チェンオイルの管理、ガイドバー周りの清掃）では、取扱説明書に「部品名称」「交換手順」「仕様」がまとまっていて、部品特定の入口として十分に機能します。実際にタナカ（HiKOKI系）TCS 30SA / TCS 35SAの取扱説明書では、各部のなまえ（ガイドバー、チェン刃、チェンカバー、取付け用ボルト等）と、交換・点検・清掃の手順が章立てで掲載されています。さらに、チェン刃の張り具合の目安（ドライブリンクとガイドバーのすき間0.5～1mm程度）や、チェンオイルの補給・注意点まで明記されているので、部品の「種類」と「使いどころ」を結び付けられます。
取扱説明書から部品を特定するコツは、次の“拾う順番”を固定することです。現場では時間がないので、順番がブレると型番違いの発注が起きやすくなります。

• ① 形名（モデル名）を確定：本体銘板や説明書の表紙・仕様欄で確認します（例：TCS 30SA / TCS 35SA）。

  参考）https://www.semanticscholar.org/paper/a180ed736094a2ec0b5f92fae2922ae7bd078aa2
  ​

• ② 消耗部位を分類：チェン刃、ガイドバー、スプロケット周り、オイル供給系、カバー類、締結部品…という“系統”で考えます（説明書の各部名称が地図になります）。​
• ③ 仕様値をメモ：チェン刃タイプ、バーサイズ（最大切断長さ）、オイルタンク容量など、互換品選定に効く数字を控えます。​
• ④ 分解前に写真：特にチェンカバー内は、組み戻しミスが起きやすいのでスマホで撮影してから外すのが安全です（説明書も「誤った取付けは外れの原因」と警告しています）。​

意外に見落とされがちですが、「パーツリストが欲しい」と感じる原因の半分は、実は“摩耗部品の品番特定”ではなく、“現状の不具合がどの系統か切り分けできていない”ことです。説明書の「故障かな…というときは」の表は、チェンが動かない／切れ味が悪いなど症状別に原因と処置が整理されており、部品交換が本当に必要かを判断する材料になります。たとえば「ガイドバーの溝に切粉が詰まる→油が回らない→清掃とオイル補充」といった流れが載っており、オイルポンプ系を疑う前に“詰まり”を潰せます。
​
参考：タナカ（HiKOKI）取扱説明書のPDF検索（形名から探せます）
HiKOKIの取扱説明書一覧（形名検索）

タナカチェーンソー パーツリスト 部品

次に「部品」を実際に入手する話です。タナカブランドは新規販売が基本的に止まっているため、純正部品を新品で揃える発想だと詰まりやすく、現実的には“複数ルートを並走”するのが正解です。農家webでも、タナカ製品の新規販売がされておらず、取扱説明書ダウンロードや問い合わせ、流通在庫・中古活用が現実解になりやすいと述べています。
部品入手の優先順位（おすすめ順）はこうです。

• 1. 取扱説明書で「必要な部位」を確定：交換したいのがチェン刃なのか、ガイドバーなのか、燃料系（キャブレター）なのかで、探す市場が変わります。​
• 2. 型式＋部位名で通販在庫を探す：汎用消耗品（ソーチェーン、プラグ、フィルター類）は、通販で見つかる可能性が高いです。モノタロウでも「タナカチェンソー 部品」の検索結果として、機種適合を示す部品やソーチェーン関連商品が掲載されています。

     参考）https://www.monotaro.com/s/q-%E3%82%BF%E3%83%8A%E3%82%AB%E3%83%81%E3%82%A7%E3%83%B3%E3%82%BD%E3%83%BC%20%E9%83%A8%E5%93%81/
     ​

• 3. 流通在庫・中古を視野に：タナカチェーンソー自体が流通在庫や中古で動いているため、部品取り前提で確保する判断もあります（特に外装カバーや一体成形部品など“汎用品化しにくい部品”）。

     参考）https://www.semanticscholar.org/paper/4b7b3ef7e2658f67a56ac8b7ba2ea6c6fc74cc16
     ​

• 4. 問い合わせ（最後の砦）：説明書が見つからない、あるいはどうしても純正指定の部品が必要なときは、窓口に機種名・症状・必要部位を伝えて確認します（農家webでは津田沼営業所への連絡に触れています）。​

ここで重要なのは、「部品名」だけで探さないことです。チェーンソーは“同じ部品名でも規格が違う”のが普通なので、最低限次の3点セットを揃えて検索・発注します。

• 形名（例：TCS 30SA / TCS 35SA）​
• 部位（例：チェン刃、ガイドバー、チェンカバー、取付けボルト等）​
• 仕様（例：バーサイズ、チェン刃タイプ、最大切断長さなど）​

また、農業現場では「今日直したい」状況が多いので、部品が届くまでの暫定対応も知っておくと役に立ちます。例えば切れ味低下は、即交換ではなく“目立て”で復帰するケースがあり、説明書にも丸ヤスリでの目立て角度（30°）やデプスゲージの考え方が記載されています。交換前に目立てで復帰できれば、部品待ちの空白日を減らせます。
​

タナカチェーンソー パーツリスト チェン刃

チェン刃（ソーチェーン）は、タナカチェーンソーの中でも最も交換頻度が高い消耗品で、パーツリスト探しの動機になりやすい代表格です。取扱説明書には、切れ味が悪いときの対処として「目立て」→「摩耗やさびがひどい場合は新品交換」と明確に段階が書かれています。つまり、いきなり交換ではなく、刃の状態評価が第一です。
現場での判断基準を、説明書の内容に沿って“作業に落ちる形”にすると次の通りです。

• 🔧 目立てで戻るケース：切断速度が落ちた、木粉が細かくなった、まっすぐ切れない（ただし左右の刃角が揃っていない可能性もある）。説明書は丸ヤスリで30°、ヤスリ直径の1/5を刃の上に出す、角度を揃えないと曲がって切れる、といった要点を示しています。​
• 🧩 交換を急ぐケース：摩耗が進みすぎて目立てできない、さびがひどい、刃欠けが大きい。説明書も「摩耗やさびがひどいときは新しいチェン刃と交換」としています。​
• 🛠️ “張り”が原因のケース：切れ味が悪いのに刃が悪いと決めつけると、実はチェンの張りがゆるいだけで、噛み込み・バタつき・切断効率低下を招いていることがあります。説明書の張り目安（0.5～1mm）に合わせて調整すると改善することがあります。​

チェン刃交換のときに、農家の現場で意外と効く“事故予防の小技”があります。チェン刃を外した瞬間に、ガイドバーの溝とオイル穴、オイル吐出口まわりの切粉を必ず掃除することです。説明書でも、チェン刃取り外し時に切粉除去を促しており、詰まりが残るとオイルが回らず焼付きや故障の原因になります。部品交換は「新品を付ける作業」ではなく、「油路を回復させる整備」まで含めて完了です。
​

タナカチェーンソー パーツリスト ガイドバー

ガイドバーは、チェン刃ほど頻繁には替えませんが、油が回らない・溝が摩耗してチェンが暴れる・切断が曲がる、といった不調の“根っこ”になりやすい部位です。説明書でも、ガイドバーの溝やオイル穴に切粉が詰まるとオイルが回らず故障の原因になる、と明記しており、清掃が重要なメンテ項目として扱われています。
ガイドバー関連で、パーツリスト無しでも判断しやすいチェックポイントを整理します。

• 🧼 溝の詰まり：作業後やチェン交換時に溝の切粉を除去（説明書の「ガイドバーの掃除」）。​
• 🛢️ オイル穴の詰まり：オイルが出ないと感じたら、タンク残量だけでなく「吐出口周りに切粉が溜まっていないか」を確認（説明書は2～3分回してもオイルが出ない場合の確認先を示しています）。​
• 🔩 取り付けと張り調整：チェンカバー取付け用ボルトをゆるめた状態で張り調整し、最後に十分締める（締結不足は危険、という警告あり）。​

ここで“あまり知られていないが効く話”を一つ入れます。キックバック対策は「危ないから気をつける」ではなく、作業設計と部品状態の両方で減らせます。公的な安全情報では、ガイドバー先端部（特に先端上側の円周部分）がキックバックを起こしやすい箇所であり、先端部上側だけでの作業を避けること、材の陰の小丸太などに先端が触れないようにすることが具体的に示されています。つまり、ガイドバー先端を“意図せず当てる”状況を作らない姿勢・順序が最重要で、ガイドバーやチェンの状態（張り、給油）が悪いと挙動が荒れて接触リスクも上がります。

参考）https://nitinoki.or.jp/bloc3/shosin/2/ty-nso/ty-nso-.htm
​
参考：キックバックが起きやすい箇所と防止の要点（先端上側の円周部分など）が具体的
日本林業・木材製造業労働災害防止協会（チェーンソー：キックバック）

タナカチェーンソー パーツリスト 独自

検索上位の記事は「取扱説明書を探す」「部品がないので中古・在庫」という方向に寄りがちですが、農業従事者の現場ではもう一段、運用の工夫が効きます。独自視点として提案したいのが、“パーツリストの代わりに、あなたの現場用ミニ部品台帳を作る”という考え方です。タナカのようにメーカー事情で情報が散りやすい機種ほど、個人の台帳が最強の再現性を持ちます。農繁期に「去年どう直したっけ？」をゼロにできます。
台帳といっても大げさにせず、スマホのメモ＋写真で十分です。ポイントは「次に間違えないための最小項目」に絞ること。

• 📌 本体：形名、購入経路、中古なら入手年、現状の不具合履歴（例：オイルが回らない、チェンが外れた等）。​
• 🧷 消耗品：チェン刃（タイプや長さに関わる仕様）、ガイドバー（バーサイズ）、チェンオイル（使っている油種）を固定で記録。説明書にはバーサイズやチェン刃タイプ、オイル補給の注意が載っているので、ここを転記します。​
• 🧰 作業ログ：張り調整の感覚値（0.5～1mm目安に対して自分の機体の“ちょうど”）、清掃ポイント（溝・オイル穴・吐出口）、締結部（ボルト締め忘れ防止）を、作業後に一行で残す。​
• 🧯 安全：キックバックが起きやすい先端上側の危険箇所を「現場注意」として書いておく（新人・家族に貸す場合にも効きます）。​

最後に、部品交換や整備の線引きです。説明書には「異なった部品と交換したり、間違って組立てたりすると二重絶縁構造でなくなる」「電気系統の分解、組立や部品の交換は販売店に依頼」といった注意も書かれています（電動チェンソー系の場合）。自分でできる範囲（チェン刃交換、張り調整、清掃、オイル管理）と、販売店・専門へ出す範囲（電気系統・重大故障の疑い）を分けることが、結果的に最短復旧になります。
​
